Envolvedora Rotoplat

La gama Rotoplat representa una serie completa de envolvedoras con mesa giratoria convencional y trans-palet, para la estabilización de las cargas mediante film estirable. Todas las características y prestaciones han sido estudiadas y diseñadas cuidadosamente, gracias a la gran experiencia de Robopac en la construcción de máquinas para la envoltura sobre palet. La calidad de los materiales y las altas características técnicas de todos los componentes mecánicos y electrónicos usados, se unen al cuidado y la precisión de los procesos industriales, para llevar al mercado un producto con estándares elevadísimos de prestaciones, seguridad y durabilidad.

Categoría:


    Descripción

    Envolvedora Rotoplat

    La envolvedora Rotoplat han sido siempre sinónimo de gran fiabilidad operativa, simplicidad de uso, facilidad de mantenimiento y, sobre todo, respeto riguroso de las normas de seguridad.

    Para responder a la creciente demanda de personalización y optimización del embalaje según las características específicas del producto, Robopac presentará por primera vez Multilevel Control, la innovadora solución de hardware y software presente en todos los modelos de la envolvedora Rotoplat Serie 8. La práctica pantalla táctil en color de 7 pulgadas con iconos creados y diseñados especialmente por Robopac, ha permitido la implementación de la función Multilevel Control.

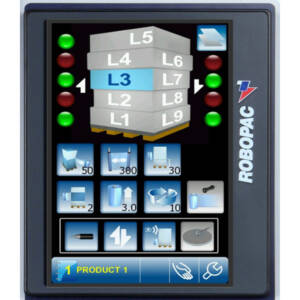

    Rotoplat - Panel de control
    Parámetros – Rotoplat Serie 8

    Multilevel Control

    Multilevel Control es la solución estándar y es presente en: Rotoplat 108 FRD, Rotoplat 308 FR, Rotoplat 508 PDS y Rotoplat 708 PVS. Una función que se puede habilitar de un modo simple e intuitivo en cada uno de los seis programas memorizables.



    La altura del producto puede dividirse en 5 niveles distintos, todos regulables en espesor, y para cada uno de ellos se puede regular el tiro del film, el preestiraje (solo en carros motorizados), las vueltas de refuerzo, la velocidad de rotación del plato, la velocidad del carro, el tipo de cordón del film y, además, la presencia o ausencia del presor de contención (obviamente solo si está presente como opción).

    Y esto no es todo. Cada uno de los 5 niveles puede configurarse con valores dependientes de la dirección de movimiento del carro, o distintos entre ascenso y descenso, lo cual contribuye al ahorro de film y a la reducción del tiempo de ciclo, con las indudables ventajas que esto supone para la productividad. El operador puede escoger durante la fase de configuración, de un modo simple e intuitivo, cuántos y cuáles niveles estarán activos durante el ciclo automático de embalaje. De este modo, cada producto puede embalarse con su propio ciclo personalizado, un ciclo que permite una contención y una protección óptima a la vez que un considerable ahorro del film extensible utilizado.

    Panel de control táctil

    Panel de control táctil – Rotoplat Serie 8

    Ciclos configurables y programas personalizables

    • Ciclo Cubrepalet
    • Ciclo prensor para sujetar la parte superior (opcional)
    • Ciclo con enfardado de refuerzo
    • 12 programas con parámetros definidos por el usuario

    Descripción parámetros

    • Velocidad de rotación de la mesa
    • Velocidad de subida/bajada del carro
    • Tensionamiento del film (308, 508, 708)
    • Tensionamiento del film en subida /bajada (308, 508, 708)
    • Porcentual pre-estiraje de film (508, 708)
    • Pre-estiraje de film en subida /bajada (508, 708)
    • Envolturas en la base del palet
    • Envolturas en la cumbre del palet
    • Inicio del enfardado con offset desde el suelo
    • Retraso de la fotocélula

    Carros disponibles

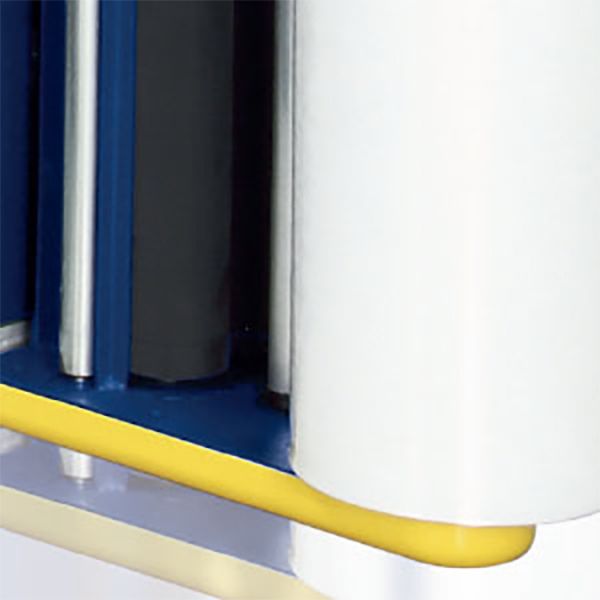

    Carro FR – El carro FR está dotado de un dispositivo de estiraje del film, realizado mediante un freno electromecánico; Es posible controlarlo desde el panel de mando. El arranque del freno está temporizado, con el objetivo de facilitar el enganche del film en la base del bancal.

    Carro PDS – Carro portabobina con doble sistema de prestiro que puede activarse desde panel de control. El carro portabobina tiene un prestiro fijo al 250%, presionando el boton de “Double Strech” el carro portabobina puede pasar automáticamente a prestiro variable activando la fricción electromagnética situada sobre el primero rodillo de prestiro.

    Carro PVS – Carro con rodillos de pre-estiraje, con doble motorización independiente, con regulación, desde el cuadro, de la relación de pre-estiraje desde 150% hasta 400%. Fuerza de depósito del film sobre la carga, regulable desde el cuadro y controlada por el dispositivo electrónico patentado.

    Plato y mástil

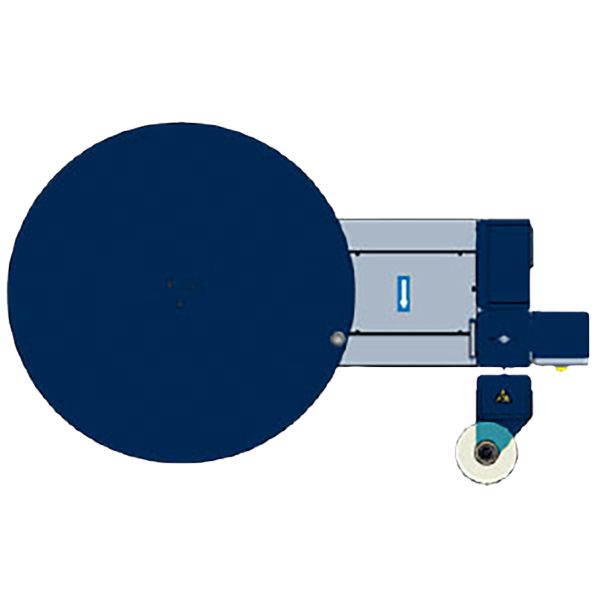

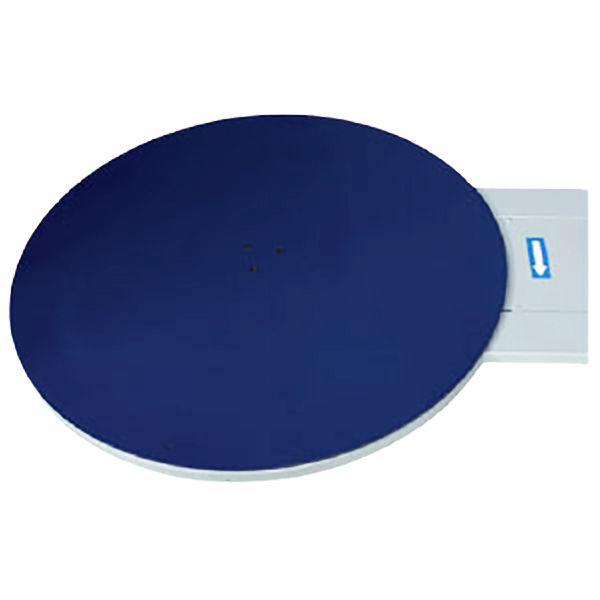

    Plato giratorio 1650 mm – El nuevo plato giratorio con introducción de horquilla anterior y posterior, garantiza el máximo de la flexibilidad en el movimiento de la máquina. El plato está montado en rodillos bolas, con alta capacidad de carga. El arrastre del plato se realiza mediante una cadena de alta resistencia, para evitar deslizamientos y asegurar la constancia absoluta en la rotación. El plato está construido con chapa estriada, para asegurar una mayor adherencia del banco, evitando así que el producto resbale durante la envoltura.

    Soporte del plato – El plato gira sobre los rodillos bolas en par, que garantizan un mayor soporte de la carga. Los rodillos están cubiertos con material polyacetal, en matriz de fibra de vidrio, que asegura el bajo coeficiente de fricción durante el movimiento de la mesa y una altísima resistencia a la compresión, además de una elevada estabilidad en cuanto a posibles deformaciones. Todo esto garantiza las mejores prestaciones posibles y un reducido desgaste de las partes móviles de la mesa.

    Parada en fase – La parada en fase, que le permite al operador volver a tomar el palet siempre en la misma posición de inicio del ciclo, implica grandes ventajas, aumentando la eficiencia de las operaciones de embalaje. El encendido y la parada de la mesa son controlados por un variador de velocidad, por lo que el ciclo de envoltura termina siempre en la posición de inicio.

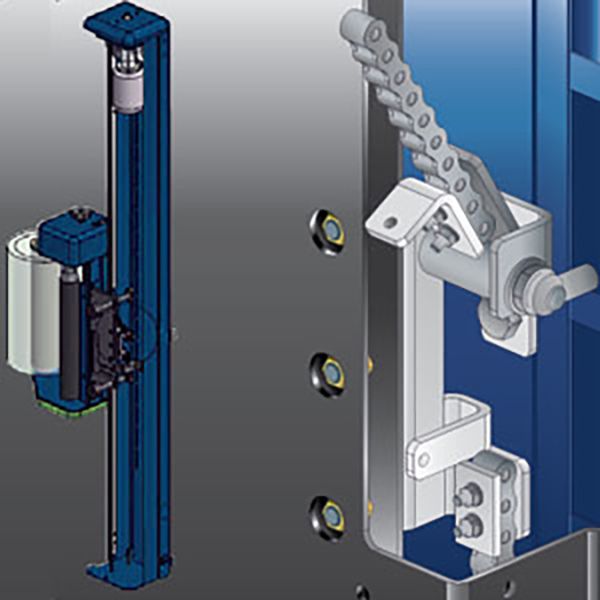

    Mástil – El mástil de acero está construido con una estructura tubular, lo cual le confiere una alta rigidez de torsión y de flexión; estas características hacen que el mástil sea más resistente. La cadena, a alta resistencia ,transmite el movimiento de subida y bajada del carro, asegurando un control optimal del envolvimiento. Además el dispositivo anticaduta la garantiza máxima seguridad en caso de emergencia.

    Envolvedora Rotoplat TP

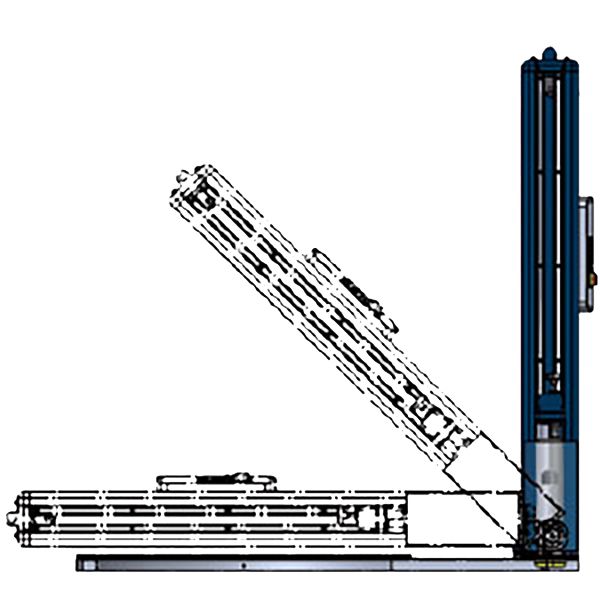

    Todas las mesas de la gama Rotoplat están disponibles también en la versión trans-palet.











    Envolvedora Rotoplat

    Rotoplat – fig1

    Rotoplat – fig2

    Rotoplat – fig3



    MáquinaRotoplat 108
    FRD/ FRD TP    		Rotoplat 308
    FR/ FR TP    		Rotoplat 508
    PDS/PDS TP    		Rotoplat 708
    PVS/ PVS TP
    Número ruedas plato
    (108 FRD, 308 FR, 508 PDS, 708 PVS)    		14 (pareja)14 (pareja)14 (pareja)14 (pareja)
    Número ruedas plato
    (108 FRD TP, 308 FR TP, 508 PDS TP, 708 PDS TP)    		15151515
    Capacidad plato Kg
    (108 FRD, 308 FR, 508 PDS, 708 PVS)    		2000200020002000
    Capacidad plato Kg
    (108 FRD TP, 308 FR TP, 508 PDS TP, 708 PVS TP)    		1500150015001500
    Diámetro plato mm16501.65016501650
    Altura útil mastil mm2200220022002200
    Tipo carroFRDFRPDSPVS
    Introducción de horquilla anterior y posteriorSTDSTDSTDSTD
    Posibilidad de posicionamiento
    horquillas posterior
    (108 FRD TP, 308 FR TP, 508 PDS TP, 708 PVS TP)    		STDSTDSTDSTD

    Características eléctricas

    MáquinaRotoplat 108Rotoplat 308Rotoplat 508Rotoplat 708
    Alimentación VAC230 monofase
    (±20%)    		230 monofase
    (±20%)    		230 monofase
    (±20%)    		230 monofase
    (±20%)
    Frecuencia de alimentación Hz50/6050/6050/6050/60
    Potencia instalada kW1,41,41,82,2
    Potencia del motor del plato kW0,750,750,750,75
    Potencia del motor de
    pre-estiraje kW    		NANA0,250,5
    Potencia del motor del carro kW0,250,250,250,25

    Características control

    MáquinaRotoplat 108Rotoplat 308Rotoplat 508Rotoplat 708
    Detención en faseSTDSTDSTDSTD
    Puesta en funcionamiento progresivaSTDSTDSTDSTD
    Velocidad de subida/bajada del carro, variable desde el cuadro (m/min)1,5÷5,51,5÷5,51,5÷5,51,5÷5,5
    Fotocélula de lectura de la altura de la cargaSTDSTDSTDSTD
    Velocidad de rotación variable RPM5÷125÷125÷125÷12
    Peso440 kg
    Dimensiones3400 × 2300 × 1000 cm
    Producto a embalarPalet
    Tipo de palet1/2 EUR 80×60, 1/4 EUR 60×40, EUR 80×120, IND 120×120, UK 100×120
    Altura de palet200 – 3.100 mm, 300 – 3.100 mm, 800 – 3.100 mm
    Peso de carga100 – 2.000 Kg, 100 – 2.100 Kg, 150 – 1.200 Kg, 150 – 1.500 Kg
    Producción por hora0 – 05 p/h, 0 – 10 p/h, 0 – 15 p/h
    Medio de cargaCarretilla elevadora, Elevador, Transpaleta manual
    Tipo de operativaFija
    Estabilidad de la cargaAlta, Baja, Media
