Technoplat 3000 es una envolvedora con elevadísimas prestaciones y de gran valor adquirido. La proyección, la elección de los materiales y la implementación de un software dedicado a la alineación de esta envolvedora han seguido rigurosos estándares de calidad y seguridad. La elevada rigidez del soporte con cojinetes y arrastre por medio de moto reductores, unidos a los rodillos de fuerza elevada y uso de estructuras tubulares cerradas, garantizan una gran robustez y fiabilidad.

Categoría:


    Descripción

    Technoplat 3000

    La envolvedora automática de palets Technoplat 3000 es la respuesta a todas las exigencias de producción industrial elevada. Esta nueva envolvedora automática de palets esta dotada de dispositivos de automatización más eficientes y robustos, proyectada siguiendo los criterios más rigurosos en cuanto a la seguridad y los estándares cualitativos y de prestación más elevados en el campo del empacado de final de proceso.

    Technoplat 3000 se impone como una óptima elección para quién necesita una máquina de línea pero también para aquellos que quieren el máximo de las prestaciones en las unidades de envoltura con película extensible.

    Principales características

    Dispositivo pinza

    Dispositivo de corte y fijación película

    Plataforma giratoria con rodillos galvanizados

    Panel de control con pantalla táctil



    Technoplat 3000 – Robustez y fiabilidad, mecanismo de rotación mediante corona dentada de alta resistencia. Encoder de precisión para el control del movimiento de la plataforma, permite parar en el lugar exacto para carga o descarga del palet.

    El accesorio de motorización de los rodillos de los extremos permite la entrada indistinta de palets completos y medias paletas.

    Integrable en cualquier proceso de embalaje, posterior a un paletizador, con carga por carretilla o transpaleta y con alimentación y retirada mediante vehículos autoguiados (AGV o LGV).

    Compacta y modular, Technoplat 3000 nos permite automatizar totalmente el proceso de enfardado en el mínimo espacio y con la flexibilidad de poder ampliar o recortar la configuración de transportadores.

    Panel de control

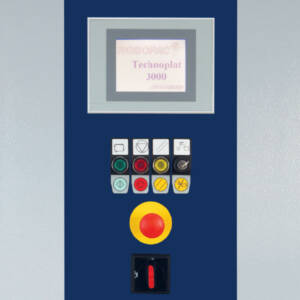

    Panel de control – pantalla táctil (STD) monocromático Esa.

    Detalle del panel de control

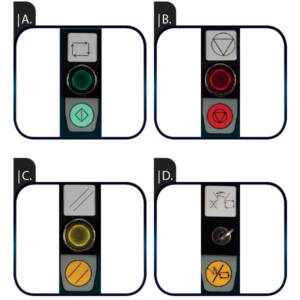

    A. Start ciclo pone en marcha el ciclo automático de envoltura.

    B. Stop ciclo suspende momentáneamente el ciclo de envoltura.

    C. Reset resetea la máquina tras una parada de emergencia.

    D. Selector «ciclo automático/manual» selecciona la modalidad operativa de la máquina.

    Plataforma

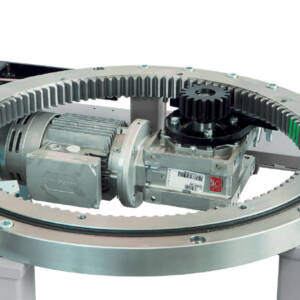

    Soporte plataforma – Plataforma giratoria dotada de cojinetes de gran resistencia y dirigida por un sistema con piñones y corona dentada. La estructura del bastidor garantiza una potencia máxima de 1500 Kg. El cinematismo adoptado, garantiza una rotación precisa y fiable con cualquier tipo de carga.

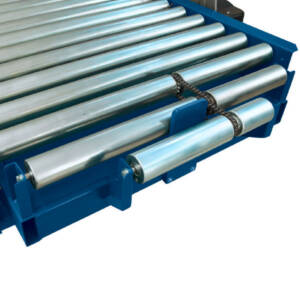

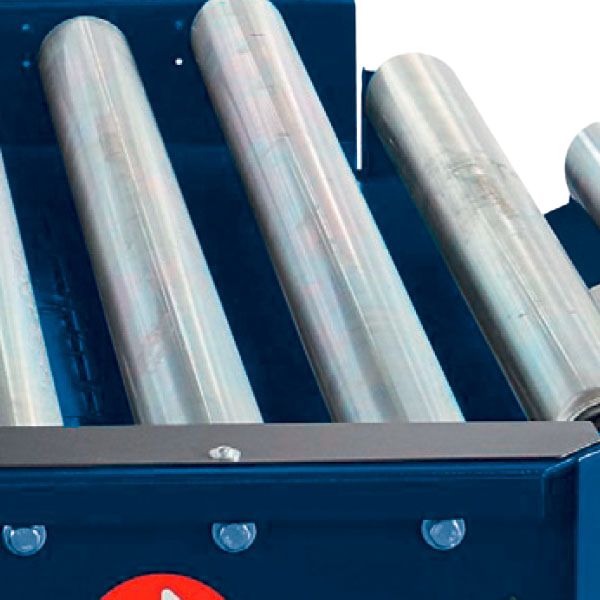

    Plataforma giratoria – La plataforma giratoria está provista con rodillos de gran resistencia, en acero galvanizado, motorizados con una velocidad máxima de 18 m/min en la versión estándar. Los rodillos tienen un diámetro de 76 mm, una longitud útil de 1100 mm con un intereje de 120 mm. Los rodillos están dirigidos por un transmisor en cadena en acero especial. Además, presenta un sistema de soplado para eliminar la cola inicial de la película de manera que tenga una unión homogénea del producto.



    Grupo de pinza y corte

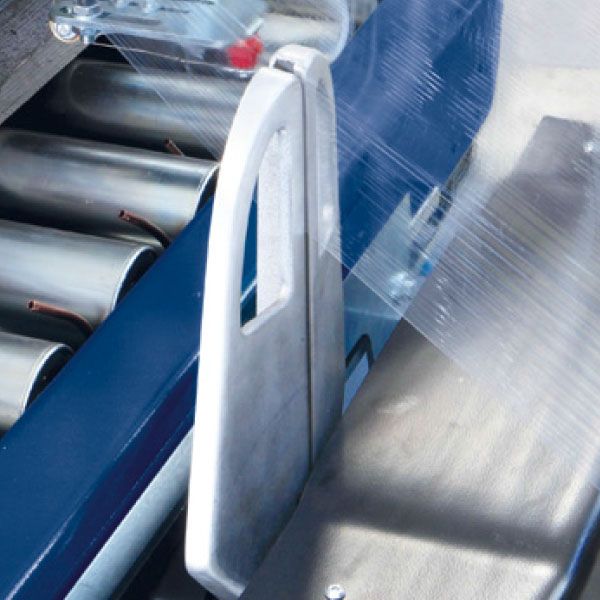

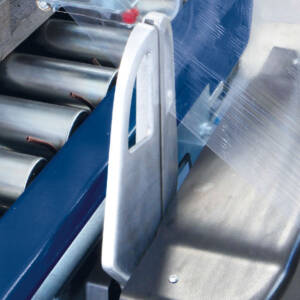

    Dispositivo pinza – Dispositivo de pinza basculante que garantiza soltar correctamente la película.

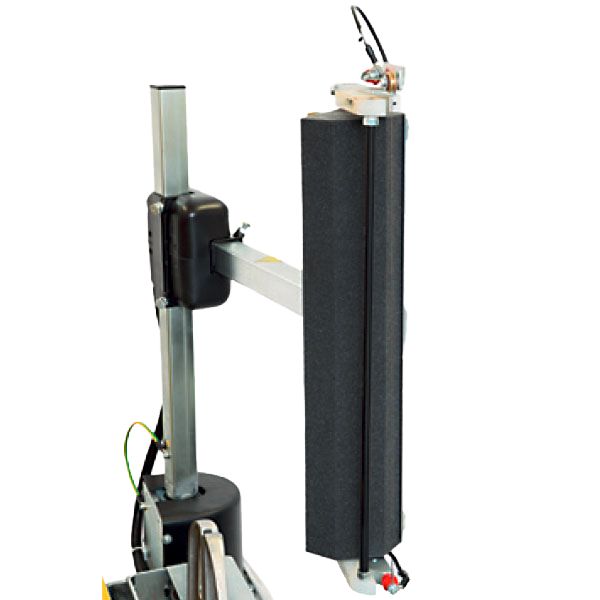

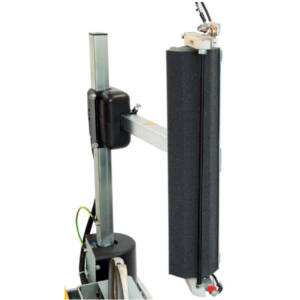

    Dispositivo tapón y corte – Dispositivo elimina colas y tapones neumáticos y dispositivos de corte con hilo caliente.

    Carros disponibles

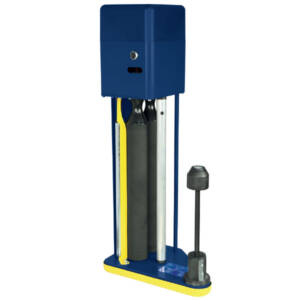

    Carro PGS – El carro de pre estirado PGS presenta un pre estirado motorizado con relaciones fijas (200%, 250% y 300%) con ruedas dentadas intercambiables manualmente. La gama de valores de pre estirado puede ser ampliada con engranajes de 0%-100% – 150% – 200% – 250% – 300% disponibles como opcionales intercambiables. La fuerza aplicada sobre el producto puede ser controlada por medio de una celda de carga (en el rodillo muerto de envío) y los valores de tensión de la película son programables en continuo desde el cuadro de comandos.

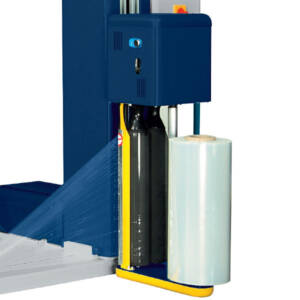

    Carro PVS – Carro de rodillos de pre estirado con motorización doble independiente con regulación del cuadro de la relación de pre estirado de 0% a 400%. Fuerza de depósito de la película en la carga regulable del cuadro y controlada por dispositivo electrónico patentado.

    Ventajas operativas de carga

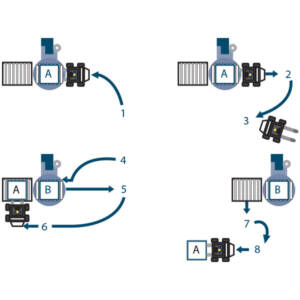

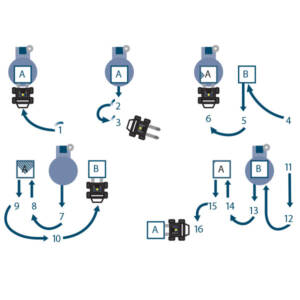

    La envolvedora automática de palets Technoplat 3000 permite seguir las operaciones de carga, envoltura y descarga del palé en tiempo extremadamente reducido. En particular, mientras con una tabla tradicional el ciclo entero de envoltura requiere unas 18 operaciones y movimientos adicionales del palé, con el Technoplat 3000 tales operaciones se reducen a 8 con consecuentes ahorros de tiempo y trabajo.

    Máxima seguridad*

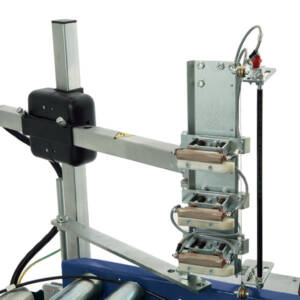

    Soldador para cola película (opcional) – Soldador con dos resistencias verticales y dos horizontales. Esto permite una adherencia perfecta de la película al producto al final del proceso de envoltura obteniendo una adherencia óptima a la paleta.

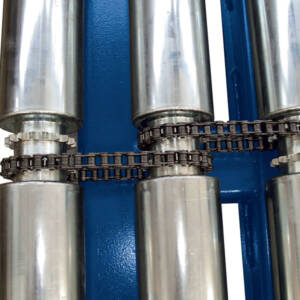

    Motorización suplementaria (opcional) – Esta motorización permite la envoltura de la paleta de dimensiones más pequeñas (1/2 europalé). Por medio de una transmisión suplementaria en cadena son activados los rodillos puestos en la extremidad de ingreso y salida de la tabla giratoria.

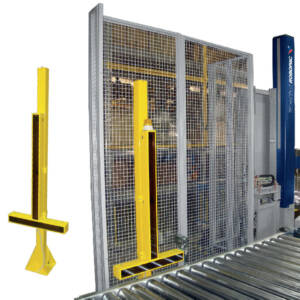

    Protecciones perimetrales metálicas – Estas protecciones preceden el acceso al área de operación de la máquina. Este dispositivo asegura los niveles máximos de seguridad garantizando una protección total.
    Dispositivo entrada y salida muting system (opcional) – Esta protección basada en las foto células de reconocimiento de la carga en tránsito asegura que únicamente el material a embalar pase por los rodillos, si cualquier otro objeto o persona atravesara la barrera la máquina se pararía.



    *Dichos dispositivos son esenciales para obtener el certificado CE en la máquina, sin estas protecciones la máquina está cubierta unicamente con la declaración del constructor.

    Medidas

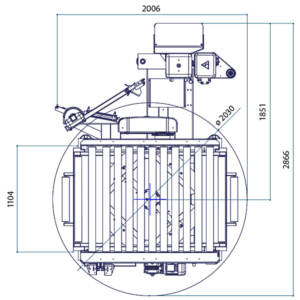

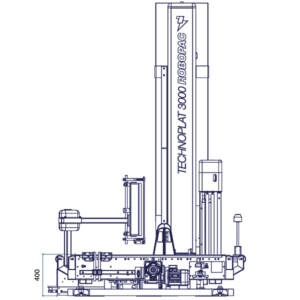

    Technoplat 3000 – fig1

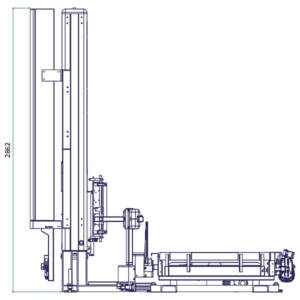

    Technoplat 3000 – fig2

    Technoplat 3000 – fig3

    MaquinaTechnoplat 3000 PGSTechnoplat 3000 PVS
    Soporte platoAnillo a esferas con dentadura interiorAnillo a esferas con dentadura interior
    Capacidad plato Ø761500 kg1500 kg
    Capacidad plato Ø89 (Opt)1500 kg2000 kg
    Dimensiones rotación L. rodillos 1100 mm2030 mm1910 mm
    Dimensiones rotación L. rodillos 1300 mm (opt)2200 mm2060 mm
    Altura transportador de altura desde el sueloMin 400 mm/ Max 550 mmMin 400 mm/ Max 550 mm
    Altura mínima producto + paleta670 mm670 mm
    Dimensiones minimas producto600x800 mm600x800 mm
    Altura útil mastil2200 mm2200 mm
    Velocidad de rotación15 rpm12 rpm
    Velocidad rodillos regulables continuo15 m/min18 m/min
    Tipo carroPDSPVS
    Dispositivo pinza y corteSTDSTD
    Alimentación400 3 Ph+N+PE VAC400 3 Ph+N+PE VAC
    Frecuencia de alimentación50/60 Hz50/60 Hz
    Potencia instalada3,5 kW3,9 kW
    Diámetro exterior máx.250 mm250 mm
    Altura bobina film500 mm500 mm
    Espesor film17÷30 μm17÷30 μm
    Diámetro interior76 mm76 mm
    Peso máx.17 kg17 kg
    Detención en faseSTDSTD
    Puesta en funcionamiento progresivaSTDSTD
    Velocidad de subida/bajada del carro, variable desde el cuadro (m/min)1÷61÷6
    Fotocélula de lectura de la altura de la cargaSTDSTD
    Producto a embalarPalet
    Tipo de palet1/2 EUR 80×60, 1/4 EUR 60×40, EUR 80×120, IND 120×120, UK 100×120
    Altura de palet300 – 3.100 mm, 800 – 3.100 mm
    Peso de carga100 – 2.000 Kg, 150 – 1.200 Kg, 150 – 1.500 Kg
    Producción por hora0 – 05 p/h, 0 – 10 p/h, 0 – 15 p/h, 0 – 20 p/h, 0 – 25 p/h, 0 – 30 p/h, 0 – 35 p/h, 0 – 40 p/h, 0 – 45 p/h
    Medio de cargaCarretilla elevadora, Elevador, Transpaleta manual
    Tipo de operativaFija
    Estabilidad de la cargaAlta, Baja, Media
