Robot Master Plus

El Robot Master Plus es una máquina autopropulsada diseñada para envolver palets de forma eficiente y segura. Este equipo combina un diseño atractivo con tecnología sofisticada, ofreciendo una solución robusta y confiable para el embalaje industrial. El Robot Master Plus se adapta a una amplia variedad de cargas, sin importar su forma, tamaño o peso, y puede alcanzar diferentes alturas. Su innovador sistema de movimiento garantiza una mayor agilidad y precisión durante el proceso de envoltura. Además, cuenta con características de seguridad como un avisador acústico, un faro giratorio y botones de parada de emergencia, lo que lo convierte en una opción segura para cualquier entorno de trabajo.

Categoría: Envolvedoras

Descripción
Características
Características técnicas
Video

Descripción

Robot Master Plus

Gracias a la experiencia madurada a lo largo del tiempo, Robopac presenta la gama entry level de máquinas autopropulsadas para embalaje, Robot Master.

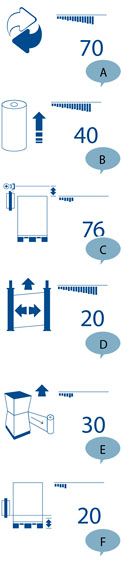

Panel de control

6 programas memorizables
velocidad rotación robot (A)
velocidad subida carro (B)
velocidad bajada carro
giros en la parte superior de la carga
giros en la base de la carga
ciclos de refuerzo
sensibilidad tiro película subida (FR, PDS) (E)
sensibilidad tiro película bajada (FR, PDS)
ajuste pre-estiraje film bajada (solo su PDS) (D)
ajuste pre-estiraje film bajada (solo su PDS)
manual de la subida-bajada del carro
ciclos subida-bajada
ciclos sólo subida o sólo bajada
ciclo coloca hoja
F1 programa para grandes productos
F2 programa para productos cilíndricos
contador de ciclos parcial
contador de ciclos totales
retraso fotocélula (C)
altímetro
offset desde tierra (F)
block panel de control

El nuevo panel de mandos con JOG y pantalla gráfica de selección mediante iconos permite un acceso facilitado a los accionamientos y una lectura clara de las configuraciones de trabajo.

Soluciones técnicas

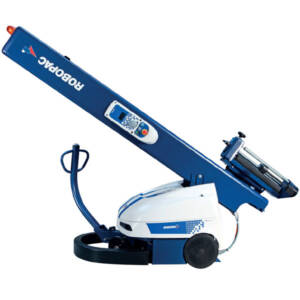

Mástil reclinable

Posibilidad de utilización horquillas posterior

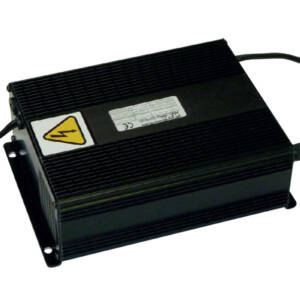

Cargador de baterías HF (alta frecuencia) wide-range para tensiones de 110v a 240V

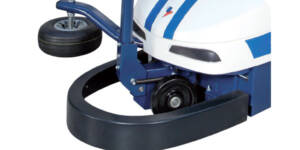

Parachoques frontal de emergencia para parada inmediata a través del freno motor

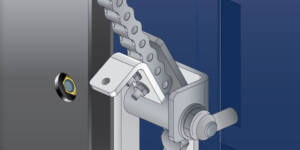

Dispositivo de parada del carro en caso de caída accidental

Carros disponibles

Carro FRD – Carro con freno mecánico en rodillos de retorno: alargamientos constantes del film independientemente del diámetro de la bobina. Dispositivo de conexión / desconexión rápida del freno para facilitar el enganche del film en la base del bancal. El freno actúa en el rodillo de goma a fin de permitir la regulación de la tensión de empaquetado. Los rodillos de metal suplementarios están posicionados de manera tal de asegurar un mayor “abrazo” del film alrededor del rodillo de freno.

Carro FR – El carro FR está dotado de un dispositivo de estiraje del film, realizado mediante un freno electromecánico; Es posible controlarlo desde el panel de mando. El arranque del freno está temporizado, con el objetivo de facilitar el enganche del film en la base del bancal. Si se desea, es posible programar la acción del freno electromagnético mediante PLC o bien desde el panel. (con sistema QLS “QUICK LOAD SYSTEM” para la carga rápida del film).

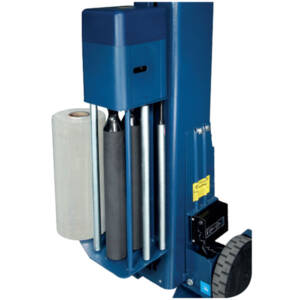

Carro PDS (sólo Master 110) – Carro portabobina con doble sistema de prestiro attivabile de panel de control. El carro portabobina tiene un prestiro fijo al 250%, premendo el botón de “Stretch Control” el carro portabobina puede pasar automáticamente a prestiro variable activando la fricción electromagnética situada sobre el primero rodillo de prestiro. (con sistema QLS “QUICK LOAD SYSTEM” para la carga rápida del film).

Medidas

Robot Master – fig 1.

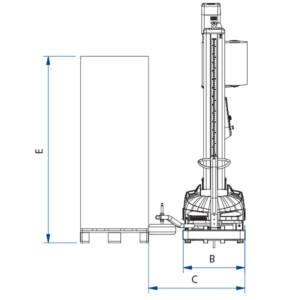

Robot Master – fig 2.

Robot Master – fig 3.

Dimensiones de la máquina	E= 2200 mm FRD
A (mm)	1.672
B (mm)	726
C (mm)	1136
D (mm)	2596
H (mm)	1030
L (mm)	2595
Peso (M80 Kg)	292
Peso (M110 Kg)	314

Caracteristicas técnicas

Máquina	MASTER M80	MASTER M110
Baterías (n.)	2 da 12V 75 Ah (C5) AGV	2 da 12V 110 Ah (C5) lead-acid
Velocidad rotación máquina (m/min)	35÷65	35÷65
Velocidad subida-bajada carro (m/min)	1÷4,6	1÷4,6
Número de bancales para carga de baterías (n.)	150	250
Tensión alimentación (V)	100-240	100-240
Potencia instalada (kW)	0,3	0,3
Fotocélula lectura altura carga	STD	STD
Utilización horquillas	posterior	posterior
Diámetro exterior máx. (mm)	300	300
Diámetro interior (mm)	76	76
Espesor film (μm)	17-35	17-35
Altura bobina film (mm)	500	500
Peso máx. (Kg)	20	20
Dimensiones mínimas (mm)	600	600
Altura máxima (mm)	2.200	2.200
Peso mínimo de la carga (kg)	45	45

Producto a embalar	Palet
Tipo de palet	1/2 EUR 80×60, 1/4 EUR 60×40, EUR 80×120, UK 100×120
Altura de palet	200 – 2.100 mm, 200 – 2.400 mm
Peso de carga	100 – 2.000 Kg, 100 – 2.100 Kg, 100 – 2.300 Kg, 100 – 2.500 Kg, 100 – ∞ Kg, 150 – 1.200 Kg, 150 – 1.500 Kg, 150 – 2.500 Kg
Producción por hora	0 – 05 p/h, 0 – 10 p/h, 0 – 15 p/h
Medio de carga	Carretilla elevadora, Transpaleta manual
Tipo de operativa	Fija y móvil, Móvil, Robots
Estabilidad de la carga	Alta, Media
